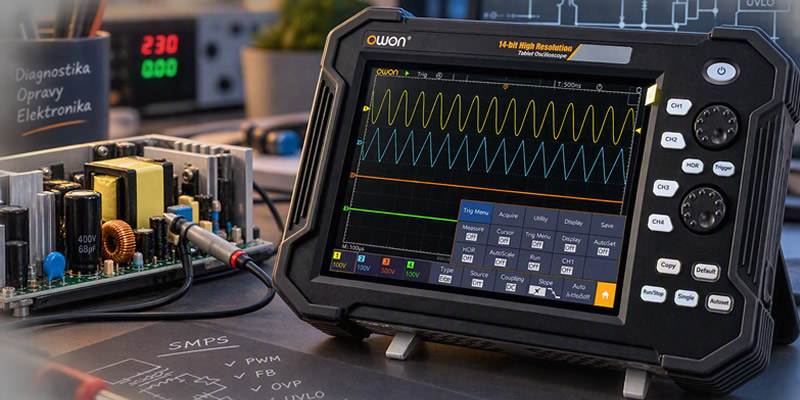

Při diagnostice moderní elektroniky je osciloskop jedním z nejdůležitějších nástrojů. Většina oprav však nekončí na logických úrovních mikrokontrolérů nebo nízkonapěťových obvodech. Často je potřeba podívat se přímo do srdce spínaného zdroje, kde se pracuje s napětím síťové soustavy. Právě zde přichází ke slovu náš přenosný osciloskop OWON TAO3072.
Parametry, které nejsou jen na papíře
OWON TAO3072 nabízí:
- šířku pásma 70 MHz
- dva měřicí kanály
- vzorkování až 1 GSa/s
- paměť 40 Mpts
- 8" TFT displej
- přenosné provedení s bateriovým napájením
- galvanicky oddělené vstupy
Na první pohled jde o další přenosný osciloskop. V servisu elektroniky je ale jeho největší výhodou právě galvanické oddělení od elektrické sítě.
Proč nelze všechno měřit běžným osciloskopem
Většina stolních osciloskopů má zemní svorku sondy pevně spojenou s ochranným vodičem PE. To je za normálních okolností správně a bezpečně.
Problém nastává ve chvíli, kdy chcete měřit obvod, jehož primární strana je přímo spojena se sítí 230 V. Typickým příkladem jsou:
- spínané zdroje
- nabíječky
- LED zdroje
- měniče napětí
- průmyslové zdroje
Pokud byste na nevhodné místo připojili zem běžné sondy, můžete vytvořit nežádoucí propojení mezi síťovou soustavou a měřeným zařízením. Následkem může být vybavení jištění, poškození elektroniky nebo samotného měřicího přístroje.
Proto profesionální diagnostika síťových zdrojů vyžaduje buď oddělovací transformátor, diferenciální sondu, nebo osciloskop s galvanicky oddělenými vstupy.
Přesně pro tyto situace vznikl TAO3072
Díky oddělené konstrukci lze bezpečně měřit průběhy i na primární straně síťových zdrojů. To znamená, že se můžeme podívat přímo na:
- průběh spínání výkonového MOSFETu
- frekvenci PWM regulace
- startovací sekvence zdroje
- signál zpětné vazby (FB)
- ochranu proti přepětí (OVP)
- podpěťovou ochranu (UVLO)
- průběhy na proudových senzorech
- činnost řídicích obvodů
Tam, kde multimetr ukáže pouze statickou hodnotu, osciloskop odhalí skutečné chování obvodu v čase.
Diagnostika, kterou pouhým měřením napětí neuděláte
Při opravách zdrojů se často setkáváme se situací, kdy všechny součástky vypadají na první pohled v pořádku. Napětí jsou přítomná, žádná součástka není zkratovaná, ale zařízení přesto nefunguje správně.
V takových případech je nutné sledovat samotné průběhy:
- zda řídicí obvod vůbec generuje spínací impulzy,
- jestli není frekvence mimo specifikaci,
- zda ochranné obvody neukončují provoz zdroje,
- jestli zpětná vazba reaguje správně na změnu zátěže.
- Právě zde se osciloskop stává nenahraditelným nástrojem.
Praktický pomocník v terénu i na stole
Další výhodou TAO3072 je přenosné provedení. Vestavěná baterie umožňuje měření i mimo dílnu, například při diagnostice průmyslových zařízení, fotovoltaických systémů nebo instalací přímo u zákazníka.
Velký 8" displej navíc poskytuje dostatek prostoru pro sledování více průběhů současně bez nutnosti připojování externího monitoru.
Závěr
OWON TAO3072 není jen další osciloskop do sbírky. V našem servisním středisku představuje specializovaný nástroj pro situace, kdy je potřeba bezpečně analyzovat elektroniku přímo spojenou se síťovým napětím. Díky galvanicky odděleným vstupům dokážeme sledovat průběhy, které jsou pro běžné stolní osciloskopy problematické nebo rizikové.
A právě schopnost vidět, co se skutečně děje uvnitř spínaného zdroje, často znamená rozdíl mezi odhadem závady a přesnou diagnostikou.
