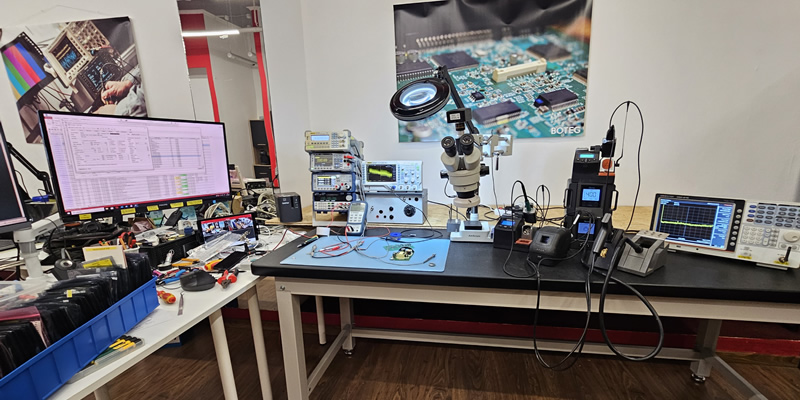

V BOTEG Servisním středisku se každý den potkává praxe s precizní technikou. Opravy děláme ručně, poctivě a s respektem k zařízení, které k nám zákazníci přinesou. Abychom mohli držet vysoký standard, opíráme se o vybavení, které nám umožňuje měřit, testovat a opravovat s maximální přesností.
Nejde o kompletní výčet všeho, co v dílně máme – běžné vybavení bereme jako samozřejmost. Tohle je výběr zařízení, na která jsme opravdu pyšní a která tvoří páteř naší práce.
🔌 Laboratorní zdroje
Stabilní a přesné napájení je základ každé diagnostiky.
- BK Precision 9129B – tříkanálový zdroj s vysokou stabilitou, ideální pro komplexní testování více větví.
- AXIO AX‑6003P – spolehlivý programovatelný zdroj pro běžné servisní scénáře.
🧪 Umělá zátěž
- BK Precision 8550 – umožňuje simulovat reálné provozní podmínky a odhalit problémy, které by se jinak neprojevily.
📏 Multimetry
Přesnost je základ. Proto používáme přístroje, na které se dá spolehnout.
- Teledyne LeCroy T3DMM4‑5 – laboratorní multimetr s vysokým rozlišením.
- FLUKE 287 TPWS – legenda mezi ručními multimetry, ideální pro terénní i dílenské měření.
🎛️ Generátor signálu
- RIGOL DG2041A – funkční generátor pro testování obvodů, filtrů a komunikačních linek.
📡 Osciloskopy
Bez osciloskopu se moderní diagnostika neobejde.
- RIGOL DS1054Z – univerzální pracant, který zvládá většinu běžných úloh.
- OWON DS6062V – rychlý dvoukanálový osciloskop s velkým displejem.
- OWON TAO3072Novinka! – přenosný dvoukanálový osciloskop s šířkou pásma 70 MHz, vzorkováním 1 GSa/s, hloubkou paměti 40 Mpts a velkým 8" TFT displejem. Díky galvanicky odděleným vstupům umožňuje bezpečné měření obvodů přímo spojených se síťovým napětím, což je zásadní zejména při diagnostice spínaných zdrojů.
Klasické stolní osciloskopy mají zem sondy spojenu s ochranným vodičem PE. Při měření primární strany síťových zdrojů tak může dojít k nežádoucímu propojení měřeného obvodu se zemí osciloskopu. V soustavách TN-C, kde jsou vodiče N a PE vzájemně propojené, by připojení běžné sondy mohlo vést ke zkratu části napájecího obvodu a v krajním případě i k poškození testované elektroniky.
Právě zde vyniká OWON TAO3072. Díky oddělené konstrukci lze bezpečně analyzovat průběhy na primární straně spínaných zdrojů bez použití oddělovacího transformátoru. Umožňuje sledovat nejen průběh spínacího kmitočtu výkonových tranzistorů, ale také diagnostikovat řídicí a ochranné signály, jako jsou FB (Feedback), OVP (Over Voltage Protection) nebo UVLO (Under Voltage Lock-Out). To výrazně usnadňuje hledání závad v síťových zdrojích, nabíječkách, invertorech i další výkonové elektronice.
🔄 RLC měření
- BK Precision 880 – přesný RLC můstek pro měření kondenzátorů, cívek a rezistorů mimo běžné tolerance.
🔥 Pájení a odpájení
Kvalitní pájení je o teplotní stabilitě a ergonomii – proto používáme JBC a QUICK.
- JBC CD‑2D – naše hlavní stanice pro jemnou elektroniku.
- JBC CP‑2QF – pinzetová stanice pro práci s dvojpólovými SMD součástkami.
- JBC CDE‑2BQA – inteligentní stanice s pokročilým řízením teploty.
- QUICK TV2 – odpájecí stanice pro rychlé a čisté odstranění součástek.
- QUICK TR1100 – horkovzdušná pistole pro rework a BGA operace.
📡 Spektrální analýza
- GW Instek GSP‑818 – spektrální analyzátor pro RF diagnostiku, antény, moduly a bezdrátové systémy.
🌡️ Termodiagnostika
- UNI‑T UTi730E Professional – termokamera, která nám pomáhá odhalit přehřívání, zkraty a skryté závady během pár sekund.
🧭 Proč to všechno
Každé zařízení v dílně má svůj důvod. Nejde o sbírku, ale o nástroje, které nám umožňují:
- přesně diagnostikovat závady,
- opravovat bezpečně a opakovatelně,
- testovat zařízení v reálných podmínkách,
- poskytovat zákazníkům jistotu, že jejich elektronika je v dobrých rukou.
Technika je jen polovina úspěchu. Tu druhou tvoří zkušenosti, postupy a pečlivost. Ale když se to spojí dohromady, vzniká servis, za který se můžeme postavit.
A pokud vás zajímá, jak tahle technika vypadá naživo, stavte se k nám do BOTEG Servisního střediska ve Vlašimi. Rádi vám ukážeme, na čem pracujeme, jak postupujeme při diagnostice a proč si na vybavení tak potrpíme. Uvidíte, že za každou opravou nestojí jen šikovné ruce, ale i zázemí, které nám umožňuje dělat práci pořádně.
